5320-00-298-6166, 5320002986166 NSN Information

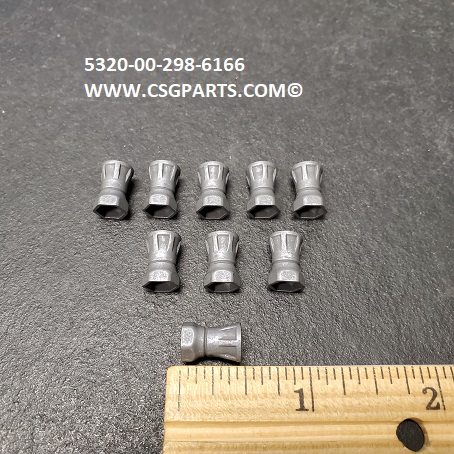

5320-00-298-6166
Request for Quote

Manufacturer Part Number(s):

FSC NIIN ITEM NAME
5320 002986166 COLLAR,PIN-RIVET
INC ESDC HMIC


5320-00-298-6166 MCRD (Master Cross Reference Data)

Mfg. Part # Mfg. Name CAGE RNCC RNVC ISC MSDS SADC DAC HCC
SW1000-6MA SPS TECHNOLOGIES, LLC 56878 3 2 6
SW1000-6M SPS TECHNOLOGIES, LLC C4293 5 2 6
SW1000-6MA SPS TECHNOLOGIES, LLC 5M902 5 2 6
SW1000-6MA SPS TECHNOLOGIES, LLC 73197 5 2 6
SW1000-6MA SPS TECHNOLOGIES, LLC L4528 5 2 6
SW1000-6M SPS TECHNOLOGIES, LLC R1120 5 2 6
ST3M526C3MA SPS TECHNOLOGIES, LLC 76301 7 2 6
SW1000-6M SPS TECHNOLOGIES, LLC 50392 5 9 6
SW1000-6M SPS TECHNOLOGIES, LLC 56878 5 9 6
3929AS1621-3 SPS TECHNOLOGIES, LLC 30003 5 9 6
SW1000-6M SPS TECHNOLOGIES, LLC 73197 5 9 6
ST3M526C3M SPS TECHNOLOGIES, LLC 76301 5 9 6
SW1000-6M SPS TECHNOLOGIES, LLC 92215 5 9 6
ST3M526C3MA SPS TECHNOLOGIES, LLC 56878 5 9 6
ST3M526C3MA SPS TECHNOLOGIES, LLC 5M902 5 9 6
SW1000-6M SPS TECHNOLOGIES, LLC 5M902 5 9 6
ST3M526C3MA SPS TECHNOLOGIES, LLC 73197 5 9 6
10123628 SPS TECHNOLOGIES, LLC A486G 6 9 6

5320-00-298-6166 Characteristics

MRC Requirement Statement Characteristics
ABCJ COLLAR INSIDE DIAMETER 0.201 INCHES MINIMUM AND 0.205 INCHES MAXIMUM
ABAA COLLAR OUTSIDE DIAMETER 0.303 INCHES MINIMUM AND 0.307 INCHES MAXIMUM
ABAB COLLAR OVERALL HEIGHT 0.430 INCHES MINIMUM AND 0.470 INCHES MAXIMUM
CWBJ COLLAR STYLE THREADED (BREAK OFF) TYPE
MATT MATERIAL IRON ALLOY 660 OVERALL
CQJX NOMINAL THREAD SIZE 0.190 INCHES
ABAJ LUBRICATION DRY FILM
THSD THREAD SERIES DESIGNATOR UNJF
AAJD THREAD CLASS 3B
AAJF THREAD DIRECTION RIGHT-HAND
CMLP THREAD QUANTITY PER INCH 32
